Dados do material

Compostos Magnéticos para Moldagem por Injeção

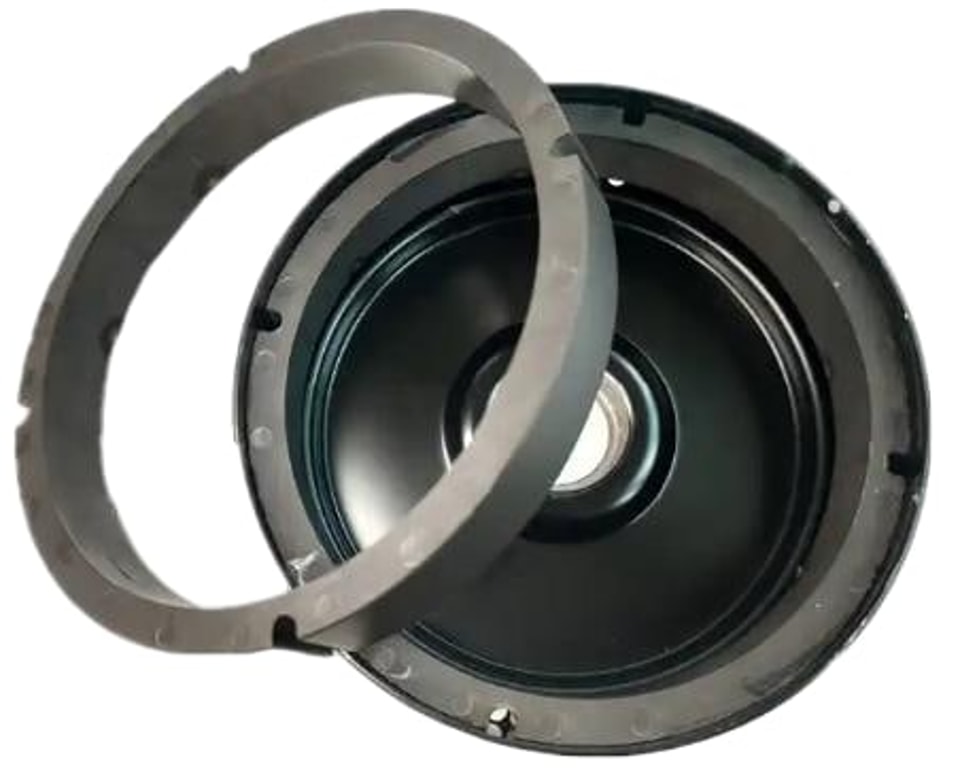

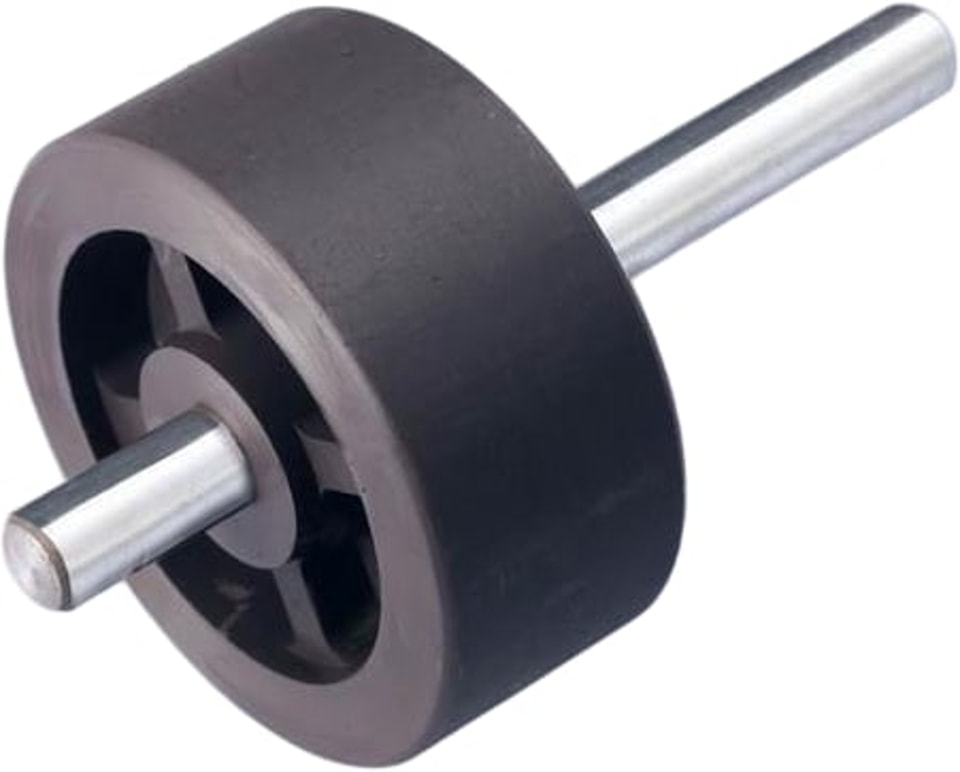

Anéis e rotores de micromotores moldados por injeção, rolos magnéticos de copiadoras e fax, sensores de precisão, eletrônica automotiva e peças para pequenos eletrodomésticos.

E-mailxincailiao@higasket.com

Polímerosyifu@higasket.com +86 19556295251

Magnéticosyibo@higasket.com +86 13275794504

Solicitar um orçamento Localizador de materiais

Amostras e dados técnicos sob consulta.

VISÃO GERAL

O pó de ímã permanente de ferrita ou terras raras é composto com resinas termoplásticas como nylon e PPS, agentes de acoplamento e lubrificantes, sendo então misturado intensivamente, processado em rosca dupla, extrudado e peletizado.

Os compostos oferecem boas propriedades magnéticas, alta resistência mecânica, boa fluidez de injeção e excelente processabilidade — ideais para a moldagem integral de componentes magnéticos de precisão complexos.

ESPECIFICAÇÕES

Propriedade	SC-2.3	SC-2.2
Br (mT)	310 ± 5	300 ± 5
Hcb (kA/m)	201 ± 10	195 ± 10
Hcj (kA/m)	220 ± 20	220 ± 20
(BH)max (kJ/m³)	18.3 ± 0.5	17.5 ± 0.5
Resistência à tração (MPa)	60	70
Resistência à flexão (MPa)	120	150
Resistência ao impacto (kJ/m²)	8	10
MFR (g/10 min)	65	80
Densidade ρ (g/cm³)	3.85	3.8
Composição	SrM + PA6	SrM + PA6

Outras classes disponíveis sob consulta.

APLICAÇÕES

Categoria:Grânulos Magnéticos

Indústrias: Eletrodomésticos · Automotivo

Aplicações:Anéis magnéticos e rotores para micromotores moldados por injeção e rolos magnéticos para copiadoras e fax, além de peças integradas de ímãs aglutinados para sensores de precisão, eletrônica automotiva, equipamentos de automação de escritório e pequenos eletrodomésticos.
